Разъем S-Video RCA: неисправности, проверка и ремонт

Как проявляется неисправность

Разъём S-Video RCA — это комбинированный узел, который встречается на старых телевизорах, видеомагнитофонах, DVD-плеерах и некоторых приставках. Он объединяет круглый 4-контактный разъём S-Video и один или несколько разъёмов RCA («тюльпаны»).

Неисправность проявляется так: изображение пропадает, становится чёрно-белым, появляются помехи или «снег», звук может быть с искажениями или отсутствовать. Иногда сигнал пропадает при шевелении кабеля или разъёма.

Если устройство с таким разъёмом перестало корректно передавать сигнал, первым делом проверяют кабель и сам разъём. Часто проблема именно в механическом повреждении контактов или обрыве проводников.

Возможные причины

Причины неисправности разъёма S-Video RCA можно разделить на механические и электрические. Начните с самых частых.

• Обрыв проводника в кабеле возле разъёма. Кабель часто сгибают, и жилы ломаются внутри изоляции. Внешне это может быть незаметно.
• Погнутые или сломанные контакты в разъёме. При неаккуратном подключении штыри S-Video или RCA могут загнуться или уйти внутрь корпуса.
• Окисление контактов. На старых разъёмах появляется налёт, который ухудшает контакт.
• Нарушение пайки на плате. От вибрации или ударов трескаются паяные соединения разъёма с платой.
• Повреждение дорожек на плате. Возникает после залития жидкостью или механического воздействия.

Как проверить

Для проверки понадобится мультиметр с режимом прозвонки или измерения сопротивления. Также пригодятся лупа и фонарик для осмотра контактов.

Сначала осмотрите разъём. Контакты S-Video должны быть ровными, без погнутых или утопленных штырей. RCA-гнёзда должны быть чистыми, без следов коррозии.

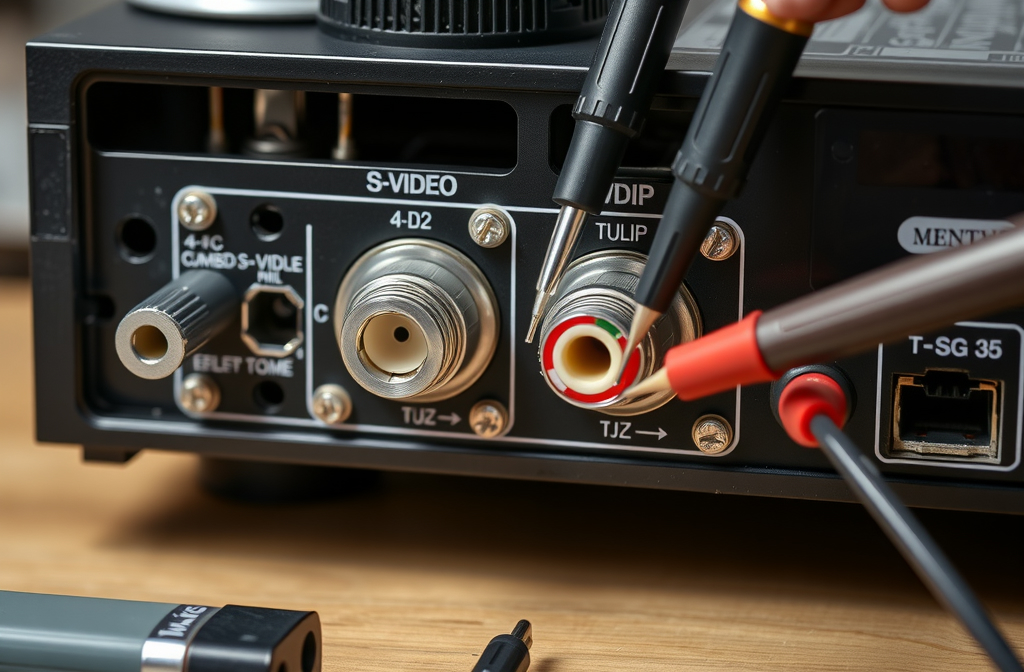

Установите мультиметр в режим прозвонки. Один щуп приложите к контакту разъёма, второй — к соответствующему контакту на другом конце кабеля или на плате. Для S-Video проверьте все четыре контакта: два сигнальных (яркость и цветность) и два земляных.

Для RCA проверьте центральный контакт и внешнее кольцо. Если мультиметр показывает обрыв или сопротивление больше нескольких Ом, кабель или разъём повреждены.

Если разъём распаян на плате, прозвоните цепь от контакта разъёма до ближайшего элемента на плате. Так вы определите, в разъёме проблема или в пайке.

Как устранить

Если повреждён кабель, его проще заменить целиком. Можно отрезать повреждённый участок и перепаять разъём, но это требует аккуратности.

Погнутые контакты S-Video можно аккуратно выпрямить тонким пинцетом или отвёрткой. Если контакт сломан, разъём придётся заменить.

Окисленные контакты очистите спиртом или специальным очистителем контактов. Используйте ватную палочку или мягкую щётку.

Если нарушена пайка, пропаяйте контакты разъёма на плате. Используйте паяльник с тонким жалом и флюс. Будьте осторожны, чтобы не перегреть плату.

Для замены разъёма S-Video или RCA понадобится новый разъём, паяльник, припой, флюс и, возможно, отсос для припоя. Перед заменой сфотографируйте распайку, чтобы не перепутать контакты.

Когда прекращать и обращаться в сервис

Прекратите самостоятельный ремонт, если нет уверенности в своих навыках пайки или нет нужного инструмента. Неправильная пайка может повредить плату.

Обратитесь в сервис, если после замены разъёма или кабеля проблема не исчезла. Возможно, неисправность в другом узле устройства.

Также обратитесь к специалистам, если устройство на гарантии. Самостоятельное вмешательство лишит гарантии.
