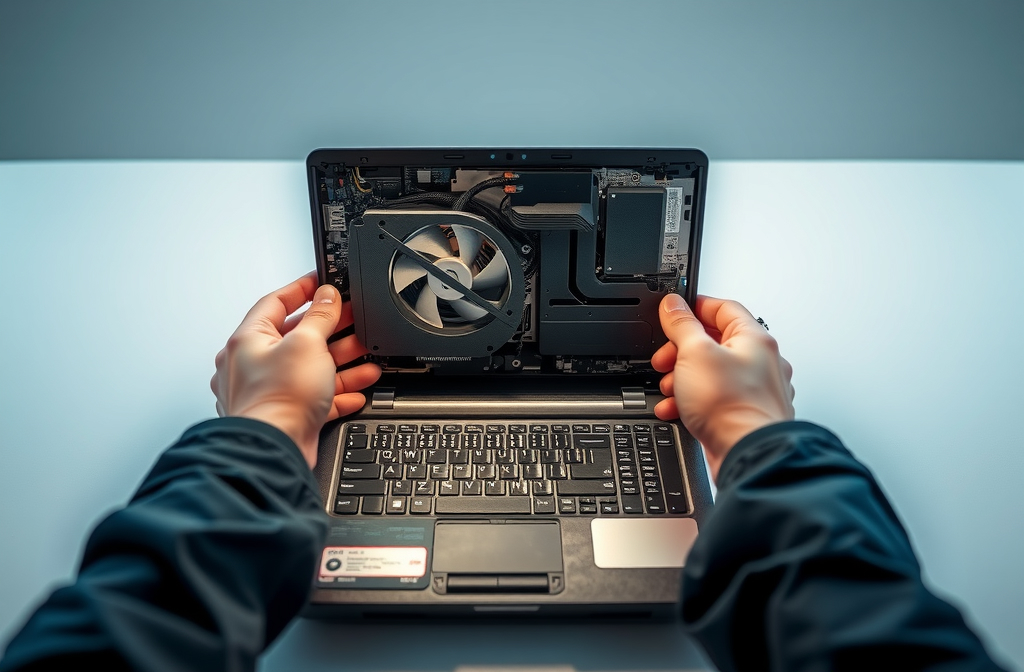

Ремонт ноутбука: разборка и чистка системы охлаждения

Как проявляется неисправность

Ноутбук сильно греется, вентилятор не крутится или работает на максимальных оборотах постоянно. При нагрузке устройство тормозит, выключается или перезагружается. На корпусе в районе клавиатуры и днища ощущается нагрев, иногда появляется запах горелой пыли.

Если вентилятор не вращается, а ноутбук продолжает работать, это опасно для процессора и видеокарты. Перегрев сокращает срок службы компонентов и может привести к отказу материнской платы.

Возможные причины

Причины неисправности делятся на аппаратные и программные. Аппаратные связаны с механическими поломками, программные — с настройками и ошибками в системе.

• Загрязнение системы охлаждения. Пыль забивает радиатор и вентиляционные отверстия, из-за чего воздух не проходит.
• Высохшая термопаста. Теплопроводящий слой между чипом и радиатором теряет свойства, тепло отводится хуже.
• Износ подшипника вентилятора. Кулер начинает шуметь, вибрировать или останавливается.
• Программный сбой. Неправильные настройки BIOS или утилит управления питанием не дают вентилятору включиться.
• Повреждение цепи питания вентилятора. Обрыв шлейфа, выход из строя разъёма или контроллера на материнской плате.

Как проверить

Понадобятся: крестовая отвёртка, пластиковая лопатка или медиатор, пинцет, баллон со сжатым воздухом, мультиметр, изопропиловый спирт, салфетки, термопаста.

1. Выключите ноутбук, отсоедините блок питания и извлеките аккумулятор, если он съёмный.
2. Снимите нижнюю крышку. Открутите винты, подденьте крышку пластиковой лопаткой по периметру.
3. Осмотрите вентилятор и радиатор. Если видна пыль, очистите её сжатым воздухом или мягкой кистью.
4. Проверьте, вращается ли крыльчатка от руки. Она должна крутиться свободно, без заеданий и люфта.
5. Подключите блок питания и включите ноутбук. Посмотрите, стартует ли вентилятор. Если нет, проверьте напряжение на разъёме мультиметром.
6. Если вентилятор не получает питание, проверьте шлейф и разъём на материнской плате. При обрыве замените шлейф.
7. Если вентилятор исправен, но ноутбук греется, снимите радиатор и проверьте термопасту. Сухая или потрескавшаяся паста подлежит замене.

Как устранить

Для чистки системы охлаждения разберите ноутбук, снимите вентилятор и радиатор. Удалите пыль сжатым воздухом, протрите лопасти спиртом. Нанесите новую термопасту тонким слоем на кристаллы процессора и видеокарты.

Если вентилятор не запускается из-за программного сбоя, сбросьте настройки BIOS до заводских. Проверьте параметры управления вентилятором в BIOS или фирменной утилите производителя.

При износе подшипника замените вентилятор. Подберите совместимую модель по маркировке на корпусе кулера или по модели ноутбука.

Если повреждён шлейф или разъём питания, замените их. При неисправности контроллера на материнской плате потребуется пайка или замена платы.

Когда прекращать и обращаться в сервис

Прекратите самостоятельный ремонт, если нет опыта разборки ноутбуков, нет нужного инструмента или вы не уверены в диагнозе. Обращайтесь в сервис при повреждении материнской платы, отсутствии реакции на замену вентилятора, при гарантийном сроке ноутбука.

Если ноутбук на гарантии, самостоятельная разборка лишит вас права на бесплатный ремонт. В этом случае сразу обращайтесь в авторизованный сервисный центр.

Что изменилось в новых моделях

Современные ноутбуки стали заметно тише, но и сложнее в обслуживании. Если в старых моделях вентилятор часто работал по принципу «включён/выключен» или с простым регулированием напряжения, то теперь управление оборотами почти всегда цифровое. Это меняет и диагностику, и подход к ремонту.

Управление вентилятором: от напряжения к ШИМ

В новых моделях скорость вращения вентилятора обычно регулируется не напряжением, а ШИМ-сигналом (широтно-импульсной модуляцией). Это значит, что простое измерение напряжения на разъёме мультиметром может не дать полной картины: вентилятор может получать питание, но не вращаться из-за отсутствия управляющего сигнала или сбоя в контроллере. Для точной диагностики потребуется осциллограф или фирменная утилита производителя, которая показывает текущие обороты и позволяет управлять ими вручную.

Программная диагностика и самодиагностика

Многие производители встроили в BIOS и фирменные приложения расширенные средства управления охлаждением. Например, в ноутбуках MSI есть функция Cooler Boost, которая принудительно включает вентилятор на максимальные обороты. Если она активирована, шум будет постоянным и громким — это не неисправность, а особенность режима. Отключить её можно в приложении MSI Center или через BIOS. Также в новых моделях часто доступен сброс встроенного контроллера (EC), который отвечает за управление питанием и вентилятором. Процедура сброса описана в официальных инструкциях производителя и может помочь, если вентилятор перестал реагировать на изменение температуры.

Что из старой статьи применимо, а что нет

Базовая механика не изменилась: пыль, высохшая термопаста и износ подшипника по-прежнему остаются главными причинами шума и перегрева. Чистка радиатора и замена термопасты актуальны и для новых моделей. Однако проверка «напряжения на разъёме» как универсальный метод диагностики устарела: в современных ноутбуках вентилятор может иметь 4-контактный разъём (питание, земля, тахометр, ШИМ), и отсутствие вращения при наличии напряжения часто указывает на проблему с управляющим сигналом, а не на неисправность самого вентилятора.

Когда прекращать самостоятельный ремонт

Если после чистки и замены термопасты вентилятор по-прежнему не запускается или работает на максимальных оборотах, а программные настройки (Cooler Boost, режимы производительности) не помогают, вероятна неисправность контроллера на материнской плате или самого вентилятора. В этом случае самостоятельный ремонт без опыта пайки и схемотехники опасен: можно повредить материнскую плату. Обратитесь в сервисный центр, особенно если ноутбук на гарантии.
