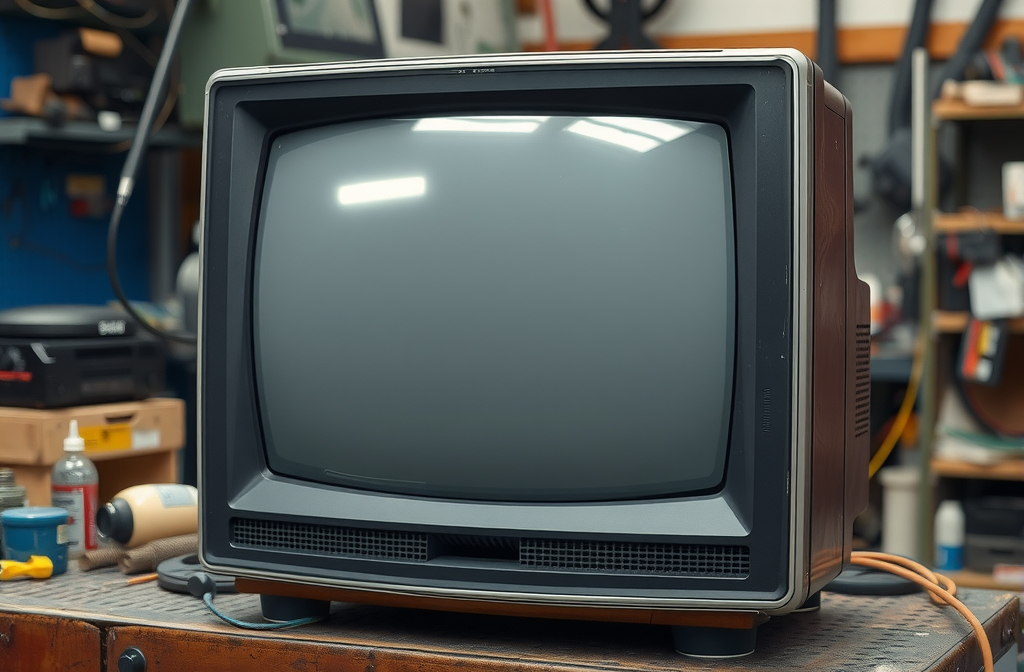

Ремонт телевизора Philips 25HN5107: типичные неисправности и их устранение

Как проявляется неисправность

Телевизор Philips 25HN5107 — кинескопная модель, поэтому часть неисправностей проявляется так же, как у других аппаратов на шасси L01.1A. Самые частые признаки: телевизор не включается, индикатор не горит или мигает, экран остаётся чёрным при наличии звука, изображение пропадает через несколько секунд после включения.

При грозовых повреждениях аппарат может запускать строчную развёртку, а через секунду уходить в защиту — реле щёлкает несколько раз, после чего запуск прекращается. На экране в этот момент изображения нет.

Если телевизор реагирует на пульт, но экран тёмный, проверьте подсветку фонариком: в луче света могут быть видны элементы меню. Это признак неисправности подсветки или инвертора, а не матрицы.

Возможные причины

Причины перечислены от самой частой к редкой. Для кинескопных Philips этого поколения типичны отказы блока питания, строчной развёртки и цепей защиты.

• Сгорел силовой ключ в блоке питания. На шасси L01.1A встречается выход из строя транзистора P10NK80FP.
• Вышел из строя транзистор в цепи строчной развёртки. В практике ремонта Philips 29 L01.1A помогала замена BC337-25 (позиция 7461).
• Повреждён высоковольтный трансформатор (FBT) или его цепи. После грозы возможен пробой, хотя сам FBT отказывает редко.
• Срабатывает защита по току из-за пропадания питания +12 В на УНЧ. В этом случае ключ 7561 переводит вход процессора (вывод 69) в низкий уровень, минуя защиту 7606.
• Вздулись или высохли электролитические конденсаторы в блоке питания или кадровой развёртке. На шасси Anubis S типична замена конденсатора 2415 100 мкФ.
• Проблемы с памятью или процессором управления. После грозы возможен «коротыш» по питанию 3,3 В на процессоре TDA9555H/N3/3/1818.
• Неисправна оптопара в блоке питания. На шасси L6.1 замена CNX82A на HPC931 решала проблему самопроизвольного выключения.

Как проверить

Понадобится мультиметр, паяльник, фонарик и, при необходимости, осциллограф. Перед разборкой отключите телевизор от сети и подождите несколько минут, чтобы разрядились конденсаторы.

1. Проверьте дежурный режим. Если индикатор не горит, измерьте напряжение на выходе дежурного источника блока питания. При полном отсутствии — проверьте сетевой предохранитель и силовой ключ.
2. Осмотрите плату. Вздутые конденсаторы, потемневшие резисторы, трещины в пайке видны невооружённым глазом. Особое внимание — конденсаторам в субмодуле блока питания (на шасси Anubis S это позиции 2506 и 2516).
3. Проверьте цепи строчной развёртки. На шасси L01.1A измерьте напряжение на коллекторе транзистора 7461. Если оно выше нормы, проверьте резистор 3493 и сам транзистор.
4. Проверьте защиту по току. При подозрении на срабатывание защиты измерьте напряжение +12 В на выходе блока питания. Если оно пропадает, ищите короткое замыкание в цепи УНЧ или неисправность ключа 7561.
5. Проверьте подсветку фонариком. В тёмной комнате посветите в экран. Если видны контуры меню — неисправна подсветка или инвертор, а не матрица.
6. Проверьте память и процессор. Если телевизор не входит в сервисный режим и не реагирует на пульт, возможен сбой памяти. Попробуйте отключить память от шины I2C и проверить, загорится ли светодиод дежурного режима.

Как устранить

Часть работ можно выполнить самостоятельно, если есть навыки пайки и понимание схемы.

• Замена силового ключа блока питания. Вместо P10NK80FP допустимо установить SSS6N60B — по практике ремонта он работает нормально и не перегревается.
• Замена транзистора строчной развёртки. На шасси L01.1A замените BC337-25 (позиция 7461). При необходимости увеличьте сопротивление резистора 3493 до 14 Ом, чтобы снизить напряжение на коллекторе.
• Замена конденсаторов. Вздутые или высохшие электролиты меняйте на новые с теми же номиналами. На шасси Anubis S типичная замена — конденсатор 2415 100 мкФ.
• Замена оптопары. На шасси L6.1 вместо CNX82A можно поставить HPC931 (CNY17) с подключённой базой транзистора.
• Регулировка ускоряющего напряжения. Если после замены FBT экран тёмный, попробуйте покрутить регулятор Screen на трансформаторе.

Когда прекращать и обращаться в сервис

Прекратите самостоятельный ремонт и обратитесь в сервис, если:

• Телевизор после грозы не включается, и вы не уверены в исправности цепей питания. Высокое напряжение на кинескопе опасно для жизни.
• При включении слышен свист, щелчки или запах гари. Это признаки пробоя изоляции или короткого замыкания.
• Экран остаётся чёрным, но звук есть, и проверка фонариком не выявила изображения. Возможна неисправность матрицы или шлейфа, которые не ремонтируются.
• Телевизор уходит в защиту сразу после запуска, и вы не можете определить причину по схеме. Дальнейшие попытки могут усугубить повреждение.
• Вы не имеете опыта работы с высоковольтными цепями кинескопных телевизоров. Даже отключённый от сети аппарат может сохранять опасный заряд на конденсаторах и кинескопе.
