Устройство холодильника Indesit B16: схема, узлы и типичные неисправности

Как проявляется неисправность

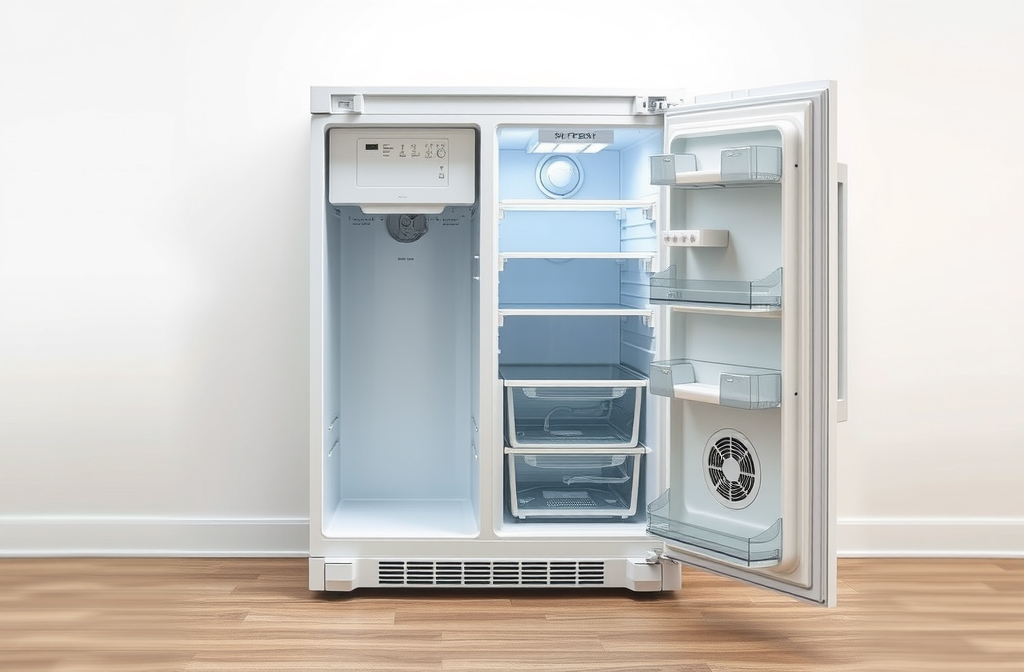

Холодильник Indesit B16 — двухкамерная модель с системой полный No Frost и одним компрессором. Основные признаки неисправностей: повышение температуры в холодильном отделении до +10…+12 °C при нормальной работе морозилки, отсутствие холодного воздуха из воздуховода, обмерзание испарителя, посторонние шумы или полная тишина вентилятора.

Если температура в холодильной камере растёт, а морозильная работает штатно, чаще всего проблема в узлах, отвечающих за перенос холода: воздушной заслонке, вентиляторе, таймере оттайки или нагревателе испарителя.

Возможные причины

Причины расположены от наиболее частых к редким.

• Залипание силиконовых клапанов воздушной заслонки. Клапаны перекрывают канал подачи холодного воздуха из морозилки в холодильное отделение. Со временем они деформируются или покрываются липким налётом.
• Неисправность вентилятора No Frost. Вентилятор обдувает испаритель и гонит холодный воздух. При выходе из строя двигателя или заклинивании крыльчатки холодильная камера перестаёт охлаждаться.
• Отказ таймера оттайки. Таймер управляет циклами разморозки испарителя. Если он не включает оттайку, испаритель обрастает льдом, поток воздуха блокируется.
• Неисправность ТЭНа испарителя или его теплового реле. Нагреватель растапливает иней. При обрыве ТЭНа или реле лёд накапливается.
• Утечка хладагента или неправильная заправка. Приводит к снижению холодопроизводительности. Часто сопровождается тёплым конденсатором и тихой работой компрессора.
• Неисправность терморегулятора. Терморегулятор задаёт температуру. При неверных показаниях компрессор может работать с перебоями.

Как проверить

Для диагностики понадобятся: мультиметр, отвёртки, фонарик, тёплая вода и мягкая ткань. Перед началом работ отключите холодильник от сети.

Проверка воздушной заслонки

1. Снимите коробку с терморегулятором в холодильном отделении.
2. Осмотрите заслонку и силиконовые клапаны. Если клапаны слиплись или покрыты налётом, промойте их тёплой водой и установите на место.
3. Убедитесь, что заслонка свободно открывается и закрывается.

Проверка вентилятора No Frost

1. Откройте морозильную камеру и прислушайтесь: при закрытой двери вентилятор должен издавать равномерный гул.
2. Если звука нет, снимите заднюю панель морозилки и осмотрите крыльчатку — она не должна быть заблокирована льдом.
3. Прозвоните обмотку двигателя мультиметром. Сопротивление между синим и коричневым проводами должно быть в пределах 1,6–2,4 кОм.

Проверка таймера оттайки

1. Найдите таймер (обычно за панелью управления или в нижней части холодильника).
2. Проверьте контакты мультиметром в режиме прозвонки. При исправном таймере в определённых положениях контакты должны замыкаться.
3. Если таймер не переключается, замените его.

Проверка ТЭНа испарителя и теплового реле

1. Снимите заднюю панель морозильной камеры, чтобы добраться до испарителя.
2. Прозвоните ТЭН испарителя: сопротивление должно быть в пределах нескольких десятков Ом (точное значение зависит от мощности).
3. Проверьте тепловое реле ТЭНа: при комнатной температуре контакты должны быть замкнуты, при охлаждении ниже порога — разомкнуты.

Проверка терморегулятора

1. Снимите ручку терморегулятора и корпус.
2. Прозвоните контакты 3–4: при температуре выше точки замыкания сопротивление должно быть менее 0,1 Ом, ниже точки размыкания — более 8 МОм.
3. Проверьте контакты 3–6: в положении «0» сопротивление более 8 МОм, в положениях «1–5» — менее 0,1 Ом.

Как устранить

Многие неисправности можно устранить самостоятельно.

Промывка клапанов заслонки

Снимите заслонку, промойте силиконовые клапаны тёплой водой, высушите и установите обратно. Это часто восстанавливает нормальную циркуляцию воздуха.

Замена вентилятора

Если двигатель вентилятора не прозванивается или крыльчатка повреждена, замените вентилятор в сборе. Новый вентилятор должен соответствовать модели холодильника.

Замена таймера оттайки

Отсоедините разъёмы, снимите старый таймер и установите новый. Убедитесь, что контакты надёжно зафиксированы.

Замена ТЭНа испарителя

Отключите провода от нагревателя, снимите крепления и установите новый ТЭН. Проверьте, чтобы он плотно прилегал к испарителю.

Замена уплотнителя двери

Если уплотнитель изношен, замените его. Для модели Indesit B16FNFS (F046105) подходит уплотнитель с артикулом C00296683.

Когда прекращать и обращаться в сервис

Обратитесь в сервисный центр, если:

• вы не уверены в своих навыках работы с электрикой;
• диагностика показала утечку хладагента или неисправность компрессора;
• после замены узлов проблема не устранена;
• холодильник на гарантии — самостоятельный ремонт лишит гарантии.

Работы с герметичной системой (заправка фреона, замена компрессора, фильтра-осушителя) требуют специального оборудования и допуска. Не пытайтесь выполнять их самостоятельно.
