Замена уплотнителя дверей



На рисунках ниже показаны рекомендуемые фирмой операции по смене уплотнительной резины.

В холодильниках могут использоваться различные профили уплотнения (рис. 1, А, В), заполняющего пространство между наружной (А-5, В-5) и внутренней (А-6, В-6) частями двери холодильника. Профили IIpea 245, 179 и 412 показаны на рис. 1, А (эти профили крепятся к двери винтами, по 2 на каждый угол), профиль IIpea 287 — на рис. 1, В.

Профиль IIpea 287 не поставляется как запасная часть, но выполнен так, что на его место укладывается профиль IIpea 900 (рис. 1, С). При удалении профиля 287 обнаруживается канавка В-1 в зазоре между наружной и внутренней частями двери. Твердый шип профиля 900 (рис. 1, С) вставляется между канавкой и внутренней частью двери и фиксируется без помощи винтов.

Уплотнительный профиль 287 легко идентифицировать по двойному наружному краю (В-2), который действует как прокладка, когда дверь закрыта

Профили уплотнения, применяемые в холодильниках

Рис. 1 Профили уплотнения, применяемые в холодильниках.

Порядок операций по замене уплотнителя.

Для замены уплотнения:

  • снимают дверь и прорезают старое уплотнение по угловым стыкам (рис.  D);

снимают дверь и прорезают старое уплотнение

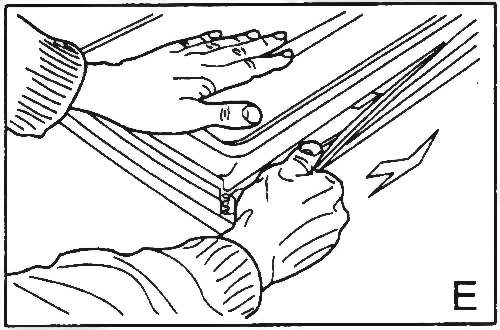

  • приподнимают уплотнение и аккуратно, чтобы не разорвать, вытягивают его по всей длине (рис.  Е). Цель этой операции состоит в том, чтобы слегка отделить внутреннюю часть двери от запенивателя по всему периметру на глубину, равную толщине нового уплотнителя (В-3);

приподнимают уплотнение и  вытягивают его по всей длине

  • приподнимают угол внутренней части двери, удерживая его большим пальцем (рис. F). Не рекомендуется использовать инструменты, которые могут повредить внутреннюю часть двери;

приподнимают угол внутренней части двери, удерживая его большим пальцем

  • продолжают подрезать уплотнение на глубину около 6 мм во внутренней части двери (рис. G);

продолжают подрезать уплотнение на глубину около 6 мм во внутренней части двери

  • вводят внутрь кончики пинцета или иного подобного инструмента и вытягивают уплотнение наружу, пока не будет виден наружный край (В-4) пустой канавки (рис. 2.48, Н);

вводят внутрь кончики пинцета  и вытягивают уплотнение наружу

  • если все сделано правильно (рис. L), можно вытянуть уплотнитель по всей длине. Если уплотнитель порвался при вытягивании (L-2), операцию повторяют, начав с другого угла двери;

все сделано правильно

  • удалив старый уплотнитель 287 из пространства над канавкой (L-1), можно посадить на его место твердый шип уплотнителя 900 (рис.  С). В случае, если шип садится плохо, удаляют все остатки запенивателя из зазора между наружной и внутренней частями двери.
