Подключение автоматической стиральной машины своими руками.



Увеличить шрифт  Уменьшить шрифт

Подключение автоматической стиральной машины своими руками.

Подключение автоматической стиральной машины.





Главными условиями для нормальной работы автоматической стиральной машины является полное удаление транспортировочных деталей, надежное подключение к коммуникациям и правильное расположение на полу.



Демонтаж транспортировочных деталей

После распаковки стиральной машины необходимо удалить транспортировочные детали, обеспечивающие жесткое крепление бака и вращающихся элементов стиральной машины. Ведь при перевозке с незакрепленными элементами возможно повреждение стиральной машины.

Транспортировочными деталями являются болты (в большинстве случаев их три), скобы, бруски. Включение машины с не удаленными транспортировочными деталями приведет к выходу машины из строя.

Болты являются основными транспортировочными деталями. Ими фиксируется бак. После их выкручивания бак должен висеть на пружинах, что является его рабочим положением. Отверстия, из которых выкручены болты заглушают прилагаемыми пластмассовыми вставками.

Удаление транспортировочных деталей

Рис. 1 Удаление транспортировочных деталей.



Скобы придают придают дополнительную жесткость при транспортировке, фиксируют шнур питания, сливной шланг.

В ряде случаев между корпусом и баком прокладывают дополнительные фиксирующие транспортировочные бруски. Для их удаления необходимо машину наклонить вперед и вытащить эти бруски.

Удаленные транспортные детали рекомендуется сохранить. Возможен вариант перевозки машины на новую квартиру, дачу, ремонт. Бак перед такими перевозками должен закрепляться.

Методика демонтажа транспортировочных деталей приводится в Инструкции по эксплуатации стиральной машины.

Небольшое отступление о том, что будет, если транспортировочные болты не снять

Поступила как-то к нам заявка на проведение гарантийного ремонта стиральной машины ARDO A-600X, находящейся в сельской местности. На вопрос, что с машинкой, хозяин ответил кратко: не работает.

Когда мастер прибыл на место, глазам его предстала такая картина. Машина отработала 8 (!!!) месяцев с не снятыми транспортировочными креплениями. Для предотвращения прыжков машинки по помещению хозяин заменил передние резиновые опорные ножки на стационарное крепление из металлического уголка, пристреленного дюбелями к полу. Кроме этого машинка с обоих сторон почти вплотную заложена кирпичной кладкой. После демонтажа хозяином своих сооружений и извлечения машинки и её вскрытии было обнаружено следующее:

  1. Полное отсутствие подшипников - вал ?вращался? в посадочных втулках крестовины.
  2. Из-за биений под тяжестью барабана кромка шкива, обращенная к баку, полностью стёрлась, попутно прорезав и крестовину, от этого соскочил и порвался приводной ремень.
  3. Дальнейшая разборка выявила ещё более ужасные последствия отсутствия интеллекта у хозяина - барабан обрезал ТЭН и переднюю часть бака, которая под тяжестью переднего противовеса просто отвалилась. Ремень видимо порвался уже после этого. Когда же из обрезанного бака вода хлынула на пол и машинка остановилась совсем, хозяин решил вызвать мастера для проведения гарантийного ремонта! Со слов мастера, ему довольно долго пришлось объяснять клиенту о нарушении им условий гарантии и о нецелесообразности восстановления данной машинки....

Установка стиральной машины

Рассмотрим подключение автоматической стиральной машины к коммуникациям. Требуется подключить к магистрали холодной воды и обеспечить отдельный слив для выпуска отработанной воды.

Подключение к канализационной сети.

В конструкциях большинства моделей стиральных машин ограничивается максимальная и минимальная высота размещения выпускного патрубка. Для соединения с канализационной системой квартиры может быть установлен дополнительный сифон или конец выпускного патрубка может быть закреплен на борту раковины или ванной (рис.2).

Вариант подключения стиральной машины к канализации


Рис. 2а
Вариант подключения стиральной машины к канализации
.

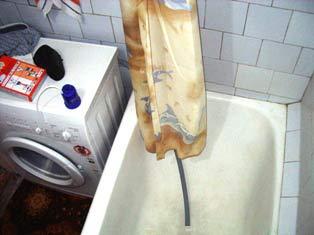

Вариант слива в ванну

Рис. 2 б Вариант слива в ванну.



Закрепление должно быть достаточно надежным, чтобы исключить затопление квартиры при падении сливного шланга на пол.

Наиболее современным считается стационарное подключение системы слива к канализации. В необходимых случаях шланги можно наращивать, но длина сливного шланга ограничивается мощностью сливного насоса. Максимальная длина сливного шланга указывается в документации, прилагаемой к стиральной машине.

Сливной шланг закрепляют на задней стенке машины на высоте около 80 см.


Крепление сливного щланга

Рис. 3 Крепление сливного шланга.



Второй конец сливного шланга соединяется с канализацией. Чтобы избежать попадания в машину неприятного запаха  из канализации, следует поставить специальный сифон или изогнуть конец шланга так, чтобы создавался водяной затор.

В некоторых книгах рекомендуется неплотное соединение сливного шланга с канализацией (рис.3).

Рис_4   Вариант соединения сливного шланга с канализацией

Рис. 4 Вариант соединения сливного шланга с канализацией.



Наличие воздушного зазора в месте слива предлагается для избегания засасывания воды из машины в канализацию и возможного  «зависания» машины при выполнении некоторых программ. Но у такого соединения есть одно условие: высота расположения воздушного зазора должна на несколько сантиметров превышать высоту подъема воды в ванной и раковине при возможном засорении канализации. В противном случае вероятно затопление квартиры через низко расположенный воздушный зазор.

Подключение к водопроводной сети

Стационарное подключение производится специально прилагаемым гибким шлангом с диаметром соединений 3/4 дюйма. Шланг может быть удлинен до необходимой величины. Соединения уплотняются резиновой прокладкой.



Вариант подключения стиральной машины к водопроводной сети

Рис. 5 Вариант подключения стиральной машины к водопроводной сети.



Кроме того, желательно обеспечить перекрытие воды по завершению пользования стиральной машиной. Для этого ставят дополнительный вентиль, который перекрывают по окончании стирки. Последовательно в эту сборку рекомендуется после вентиля поставить механический защитный фильтр (сеточку). Она защитит машину от механических частиц, которых особенно много в холодной воде после профилактических ремонтов систем водоснабжения. Периодически фильтр следует снимать и очищать.

Однако вариант на рисунке 5 требует вызова сантехника, и отключения воды во всем подъезде. Если у вас имеется ванна, то резьба сливного крана как раз подходит под сливной шланг (рис. 6).

Рис. 6 Вариант подключения воды для  стиральной машины при помощи душа.



Для подключения в таком варианте потребуется достаточно длинный подводящий шланг. При этом перед каждой стиркой придется откручивать гусак и прикручивать наливной шланг. Однако из личного опыта могу сказать, что это занимает не больше одной минуты. Зато стиральная машина будет гарантированно защищена от протечек при простое, так как наливной шланг не будет присоединен.

Ряд моделей снабжены системой АКВА-СТОП. Система представляет собой наливной шланг с расположенным на его конце блоком электромагнитных клапанов. (рис.7)

Система AQUA-STOP

Рис. 7 система AQUA-STOP.



От стиральной машины к блоку проходят провода управления. Провода и наливной шланг заключены в гибкий кожух. Когда стиральная машина выключена, электромагнитный клапан перекрывает подачу воды.

Регулировка ножек стиральной машины

;регулировка ножек стиральной машины

Машина должна стоять устойчиво, без перекосов. Пол под машиной не должен быть скользким. Машина, не предназначенная для встроенной в мебель установки, не может располагаться внутри внутри мебели, иначе вибрация при отжиме эту мебель разрушит.

Горизонтальное расположение верхней крышки является необходимым условием для правильной работы стиральной машины. Величина отклонения не должна превышать 2 градусов. Кроме того, машина не должна качаться. Для правильной установки в машине предусмотрены регулируемые по высоте передние ножки. Для регулировки ослабляют крепящую гайку. Далее вращают ножку в нужном направлении, добиваясь ее устойчивой опоры на полу. Затем это положение фиксируется гайкой, затягиваемой против часовой стрелки до упора.

В общем случае жесткое крепление ножек машины к полу не предусматривается. Но в ряде случаев (например при установке на цоколе, на наклонном скользком полу, на неустойчивом деревянном полу и пр.) такое крепление может быть произведено. Для этого в ряде моделей имеются специальные скобы для крепления передних ножек.

Подключение к электросети

Безопасность при эксплуатации стиральной машины  является первостепенным условием. Для ее обеспечения необходимо организовать подведение от распределительного щита нулевой или заземляющей шины сечением не менее 3 мм. При этом розетку следует заменить на трехпроводную. Схема подключения приведена на рис. 8



подключение к электрической сети


Рис. 8 подключение стиральной машины к электрической сети.

Часто в квартирах с газовой плитой имеется также розетка для электрической плиты которая не используется. Ее можно применить для подключения стиральной машины, так как заземляющий провод в ней уже имеется. Для этого заменяем розетку для электроплиты на стандартную розетку с заземляющим контактом (рис. 9).

Использование для подключения стиральной машины розетки для электроплиты

Рис. 9 Использование для подключения стиральной машины розетки для электроплиты.

И используем удлинитель с заземляющим контактом (рис. 10)

Использование удлинителя с заземляющим контактом

Рис. 10 Использование удлинителя с заземляющим контактом.

Обращаю внимание, что заземляющий провод должен быть изолированным, его строго запрещено подсоединять к батареям отопления, системам водопровода, газоснабжения.

Подробнее об  этом читайте в статье заземление бытовой техники.

Наиболее правильным решением вопроса надежного электропитания стиральной машины и других, расположенных рядом мощных потребителей электроэнергии (посудомоечная машина, электроплита, кондиционер и пр.) является протяжка отдельного трехпроводного кабеля от счетчика. Электросчетчик должен быть рассчитан на номинальный ток 15...30 А. На этот кабель можно поставить отдельный автомат. Кабель при наружной протяжке рекомендуется провести в имеемых в продаже пластмассовых профилях. Это надежно и эстетично.

Но если вы не обладаете соответствующим уровнем подготовки электрика, то безопаснее решение этого вопроса поручить специалистам ЖЭК. Они смогут ответственную задачу электроснабжения решить комплексно и с соблюдением всех мер безопасности.

Однако надо признать, что дело это хлопотное и не всегда быстрое. В качестве альтернативы трехпроводного кабеля можно использовать и двух проводную сеть, применив переносное устройство защитного отключения, управляемое дифференциальным током.

Переносные устройства защитного отключения (УЗО)

Эти устройства отключают напряжение сети, если человек случайно прикоснется к оголенному проводу или металлическому корпусу поврежденной стиральной машины или другого электроприбора.

Использование переносных УЗО - это также и защита от возможного загорания электроприбора в котором повреждена изоляция (износ, сырость, механическое воздействие и т. д.)

Внешний вид одного из таких устройств можно увидеть на рисунке 8

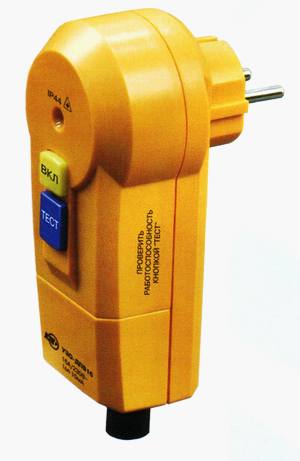

Вилка с защитным отключением УЗО-ДПВ-16

Рис. 8 Вилка с защитным отключением УЗО-ДПВ-16

Преимущества и особенности данного вида УЗО:

  • Не требует специалиста для установки
  • Широкий диапазон рабочих температур
  • Работоспособность в диапазоне напряжений 115...265 В
  • Индикатор наличия напряжения в сети
  • Малые габариты и масса
  • Любое рабочее положение
  • Современный дизайн и конструкция
  • Обеспечивает защиту при обрыве нулевого провода
  • Встроенная защита от грозовых и коммутационных импульсных перенапряжений
  • Универсальность применения - предназначено для любых электроприборов мощностью до 3 кВт, подключаемых к штепсельной розетке
Таблица 1. Технические характеристики переносных УЗО
Номинальное рабочее напряжение, В 230
Номинальная частота сети, Гц 50
Диапазон напряжений работоспособности устройств 115-265
Номинальный ток, А 16
Номинальный отключающий дифференциальный ток (уставка), мА 10, 30
Время отключения, с 0,03
Электрическая износостойкость, циклов В-О, не менее 20000
Климатическое исполнение и категория размещения УХЛ4
Степень защиты УЗО-ДПА16, УЗО-ДПА16В, УЗО-ДПВ16 IP20/IP44
Срок службы 15 лет



Конструктивно переносные УЗО могут быть выполнены по разному, варианты исполнения можно увидеть в таблице 2

Таблица 2 Переносные УЗО фирмы IEK
Фото Чертеж Наименование Номинальный отключающий дифференциальный  ток Степень защиты
Адаптер с защитным отключением УЗО-ДПА-16 Адаптер с защитным отключением УЗО-ДПА-16 (чертеж) Адаптер с защитным отключением УЗО-ДПА-16 10 IP20
Адаптер с защитным отключением УЗО-ДПА-16 30
Адаптер с защитным отключением УЗО-ДПА-16В с крышкой   Адаптер с защитным отключением УЗО-ДПА-16В с крышкой 10 IP44
Адаптер с защитным отключением УЗО-ДПА-16В с крышкой 30
Вилка с защитным отключением УЗО-ДПА-16 Вилка с защитным отключением УЗО-ДПА-16 (чертеж) Вилка с защитным отключением УЗО-ДПА-16 10 IP44
Вилка с защитным отключением УЗО-ДПА-16 30



Применение подобных устройств значительно повысит безопасность эксплуатации.
